一、產品概述

   YDG20系列功率控制器采用全數字化設計，體積小、操作簡單。主要應用于燒結爐、輥道爐、鋼化爐、纖維爐、網帶爐、烘干箱等電加熱行業領域，實現電壓、電流、功率的控制和調節。

二、功能特點

1、具有恒α、U、I、P等多種控制模式；

2、采用高速DSP為控制核心，響應速度快；

3、支持真有效值、平均值控制選擇；

4、具有移相、調功定周期、調功變周期三種運行模式；

5、輕量化設計，體積小、重量輕 ；

6、OLED 中/英文液晶顯示；

7、具有運行時間累積顯示及負載電阻檢測功能；

8、標配 modbus RTU通訊，選配 Profibus-DP通訊；

9、具備面板外引功能。

三、選型及規格

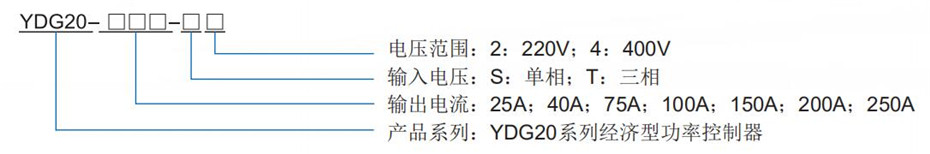

1、型號及代碼構成

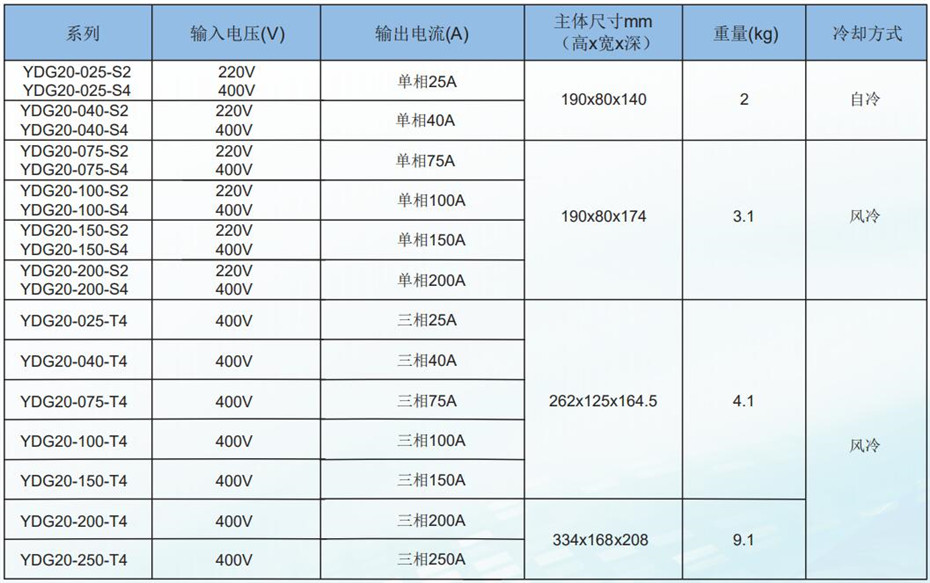

2、規格

四、功能特點

1、輸入：

主電源 AC230V、400V，50/60Hz；

控制電源 AC110V~240V，50/60Hz，15W

2、輸出：

輸出電壓 主電源電壓的0~98%(移相) ；

額定電流 見型號定義

3、性能指標：

控制精度 1%；

穩定度 ±1%

4、控制特性：

運行模式 移相觸發、調功定周期、調功變周期；

控制方式 控制角α、U、I、P ；

負載性質 阻性負載、感性負載

5、控制接口：

模擬量輸入 1路DC4~20mA、1路DC0~5V/DC0~10V

開關量輸入 1路 運行允許（無源）

開關量輸出 1路 故障狀態輸出（無源）

通訊功能 標配Modbus RTU通訊；選配Profibus-DP通訊

保護功能 電源異常保護、過流保護、過熱保護

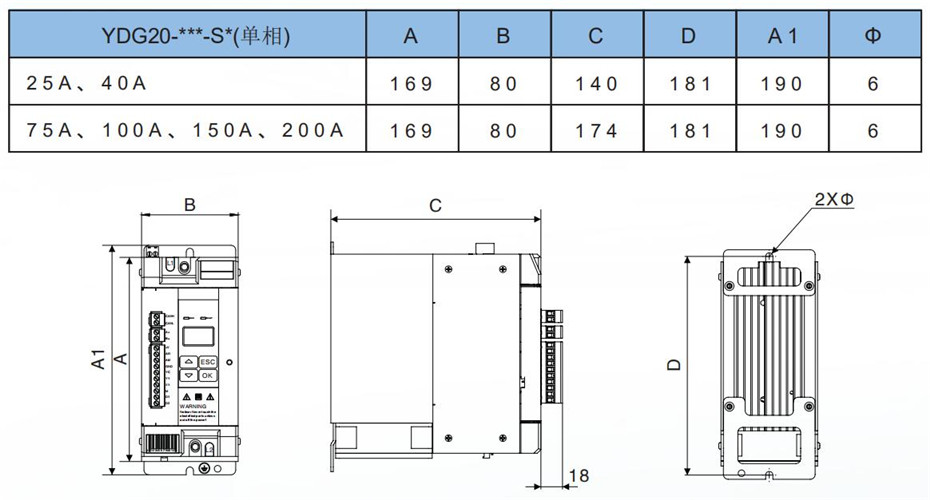

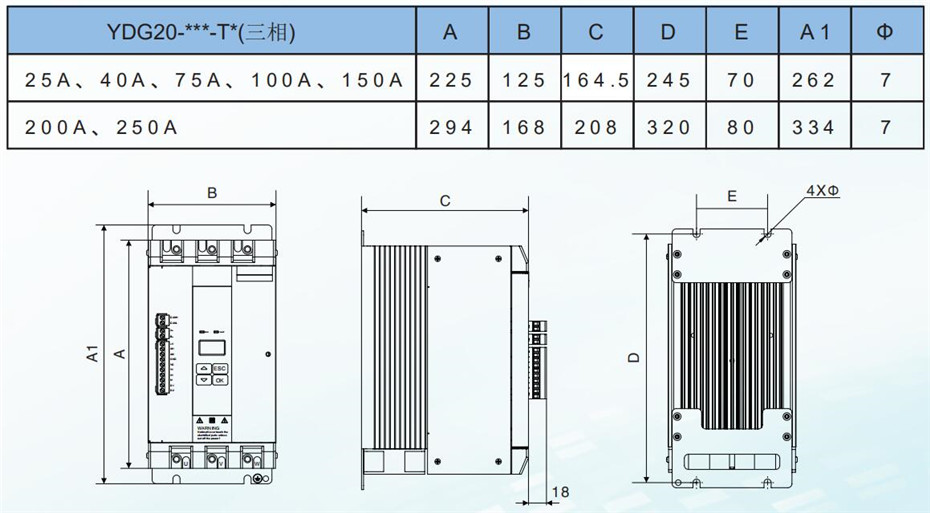

五、外形尺寸
