一、產品概述

   AI系列電力儀表包括AI-601交流功率測量?jì)x，AI-6010交流電壓測量?jì)x、AI-6011交流電流測量?jì)x。 AI-601交流功率測量?jì)x也可通過改變內部參數設置顯示電流或者電壓。產品按十年以上壽命設計，五年免費保修。另外如需要測量直流電壓或直流電流，可以選宇電的單路測量顯示報警儀表，宇電的單路測量顯示報警儀表可測量0-20VDC、0-50VDC、0-100VDC、0-200VDC、0-500VDC、0-1000VDC等不同規格的直流電壓以及0-5A的直流電流。

二、功能特點

1、可自由定義測量刻度。

2、具備上限,上上限,下限和下下限等4路可編程報警輸出。

3、電流輸出能實現14位D/A精度及小于溫漂100PPm/℃的高精度變送輸出功能。

4、可采用RS485通訊接口用數字方式傳輸給計算機或數字式無紙記錄儀。

5、雙排顯示便于設置參數，并且可自由顯示刻度及定義小數點位置。

三、技術指標

1、輸入規格：

  交流電流：0-5A（其他規格可特殊訂購），實際顯示刻度可自由設定

  交流電壓：0-500VAC(0-250VAC或其他規格可特殊訂購）

  功率：依據實際輸入大的交流電壓及電流大小自由定義顯示功率范圍

2、測量精度：0.2級（0.2%FS/℃ ±1個字）

3、溫度漂移：≤0.01%FS/℃ (典型值約50ppm/℃）

4、變送輸出：在OUTP位置安裝X3電流模塊后，可將測量值PV變送輸出可達負載電阻500歐

5、報警功能：上限、下線、第2上限及第2下限報警功能，可選購安裝繼電器模塊將報警信號輸出

6、電源消耗：≤5W；未安裝模塊時≤1W

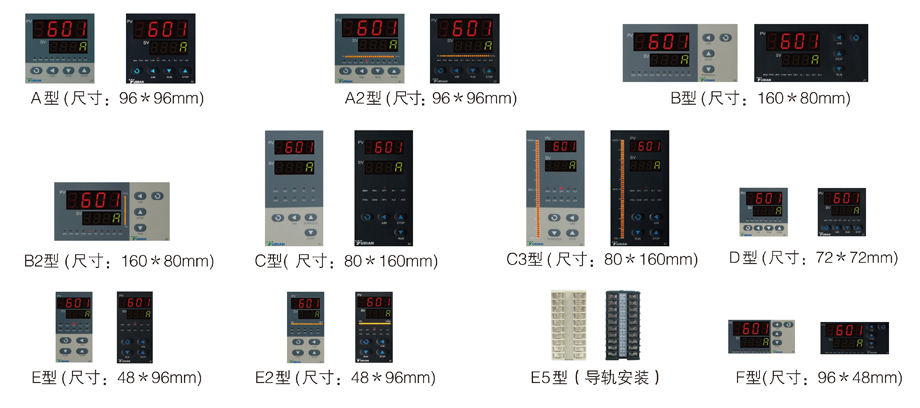

四、儀表外形尺寸

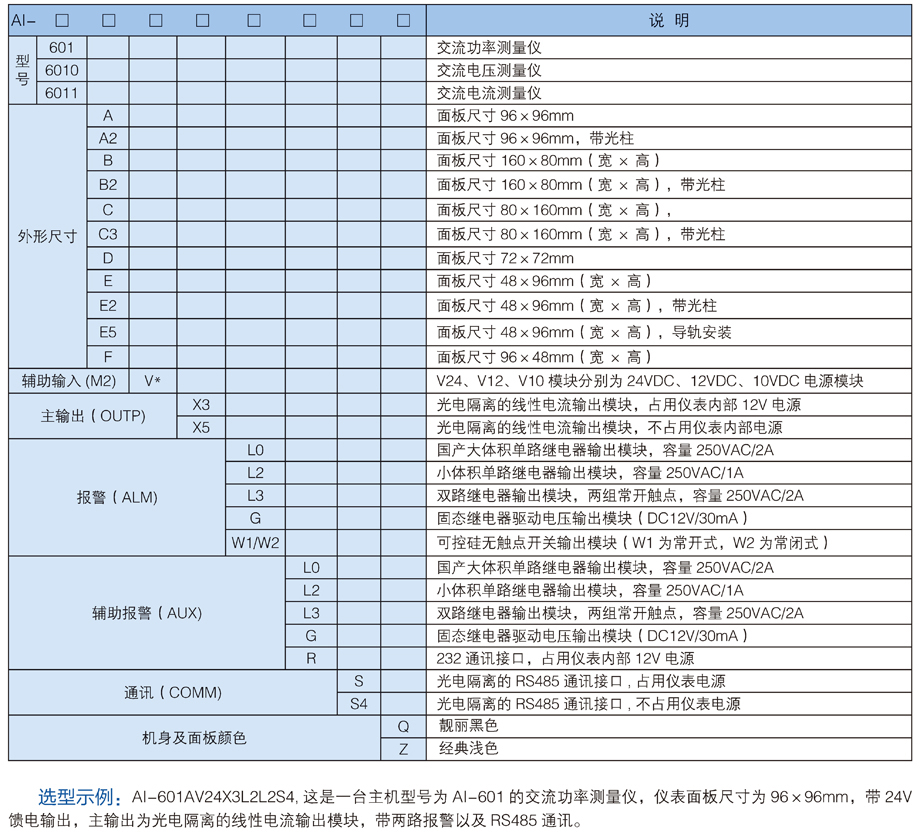

五、選型及規格
